舞臺上空懸吊幕布、景物、演出器材的桿狀升降機械設備，有手動、電動等多種傳動方式。

電動吊桿是舞臺上使用頻繁的機械，主要用于懸吊和升降會標、橫幅、各種幕布、布景、燈具等物。

電動吊桿是由吊桿機、控制臺、桿體、鋼絲繩、滑輪組等共同組成一個懸吊系統，可以配備上下限位保護、防沖頂保護、過載保護、斷電保護、防跳繩保護裝置。

吊桿機可按鋼絲繩纏繞方式的不同，分為單層纏繞式吊桿機和多層式吊桿機。

電動吊桿需要配套控制系統，根據舞臺實際需要，可以配套各個型號的舞臺機械控制臺。

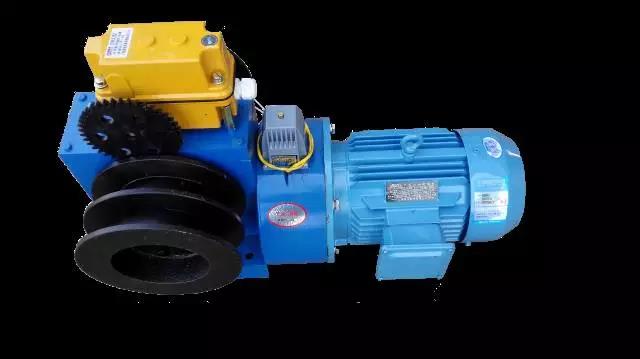

多層纏繞吊桿機

雙出軸普通型吊桿升降機，它具有上下限位裝置，沖頂保護裝置。吊機制動可靠，能夠有效地保證在各種故障條件下人員和設備的安全性。

技術參數：

電源：380V  50HZ

運行速度：0.2-0.35M/S

按客戶要求定制

吊點數：4-6吊點

定位精度：≤5mm

運行噪音：≤50dB

詳細參數：

電動機：交流異步電動機

減速機：蝸輪蝸桿減速機

制動器：使用單個或兩個獨立的制動器或剎車制動器，制動器有足夠的力矩在制動距離內制動1.25倍的額定載重，制動器與電動機電源連鎖受控，便于維護。

卷筒組件：多層排繞卷筒

安裝基座：配套一體化安裝基座

鋼絲繩：航空鋼絲繩，安全系數≥10

槽輪：優質灰鑄鐵制造，含￠120mm槽輪1-6個

限位保護器：上升、下降均設置限位，防止吊桿超出設計行程撞擊柵頂或地面

沖頂保護裝置：在吊桿機失控沖向柵頂時，及時切斷電源，防止破環柵頂或撞擊柵頂時拉斷鋼絲繩

過載保護器（可選）：設有電流保護裝置，設置值為額定電流1.2倍

吊桿桿體：鋼管組合桁架結構，啞光黑色莊重漆，現場組合安裝

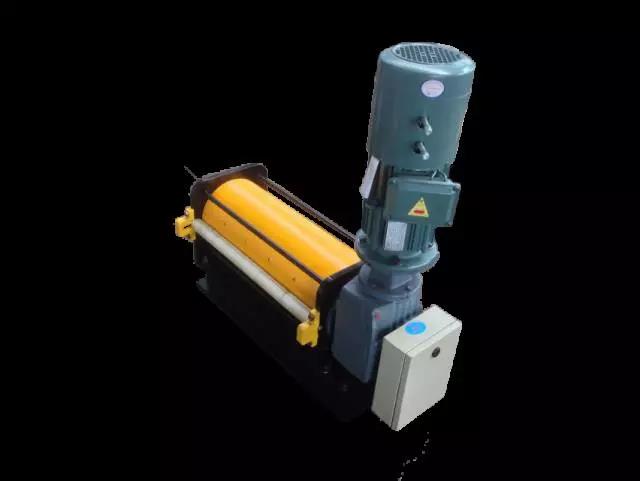

單層纏繞吊桿機

卷筒單層纏繞電動吊桿，它采用大直徑卷筒，將驅動部分藏于卷筒內。總體尺寸小，裝機密度大，安裝整齊美觀。利用大卷筒單層纏繞，一次排繩，保證吊桿運行平直，避免了因鋼絲繩多層纏繞不齊而造成吊桿不平或抖動。

詳細參數：

電動機：交流異步電動機

減速機：蝸輪蝸桿減速機

制動器：低噪音故障保護型制動器，使用單個或兩個獨立的制動器，每個制動器均有足夠的力矩在制動距離內制動1.25倍的額定載重，制動器與電動機電源連鎖受控，具備手動釋放手柄，便于維護。

卷筒組件：單層排繞卷筒

安裝基座：配套一體化安裝基座

鋼絲繩：航空鋼絲繩，安全系數≥10

拐角滑輪：由多個單槽滑輪和底座組成，優質灰鑄鐵制造

槽輪：優質灰鑄鐵制造，含￠150mm槽輪1-6個

限位保護器：上升、下降均設置限位，防止吊桿超出設計行程撞擊柵頂或地面

沖頂保護裝置：在吊桿機失控沖向柵頂時，及時切斷電源，防止破環柵頂或撞擊柵頂時拉斷鋼絲繩

過載保護器（可選）：設有電流保護裝置，設置值為額定電流1.2倍

編碼器及變頻器（可選）：使用PLC控制臺或數字定位控制臺時需要配套編碼器及變頻器

吊桿桿體：鋼管組合桁架結構，啞光黑色莊重漆，現場組合安裝
